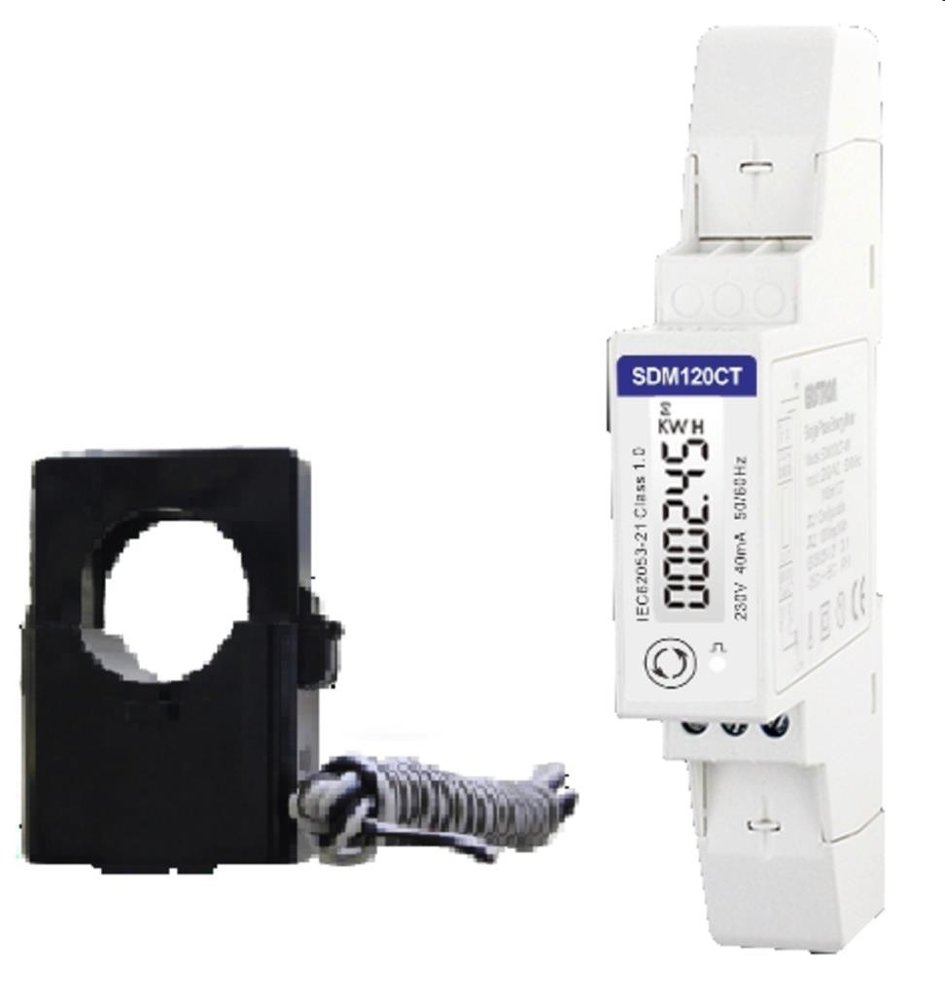

Growatt SPM-CT-E 1 fase smart meter

Growatt SPM-CT-E (1-fase) is een één-op-één oplossing voor het beperken van de export van het elektriciteitsnet en het bewaken van het eigen verbruik. Het is compatibel met Growatt omvormers. Met RS485-communicatie en directe verbinding met de omvormer is het eenvoudig te installeren en kosteneffectief.

• Klasse 1 meetnauwkeurigheid
• LCD-display, eenvoudig in te stellen en te controleren
• Meter met CT voor eenvoudige installatie
• Compatibel met Growatt string, hybride omvormers, en Growatt Thor Laadpalen

Datasheet

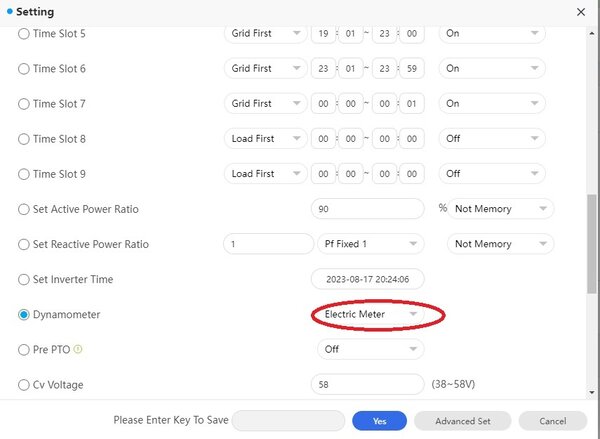

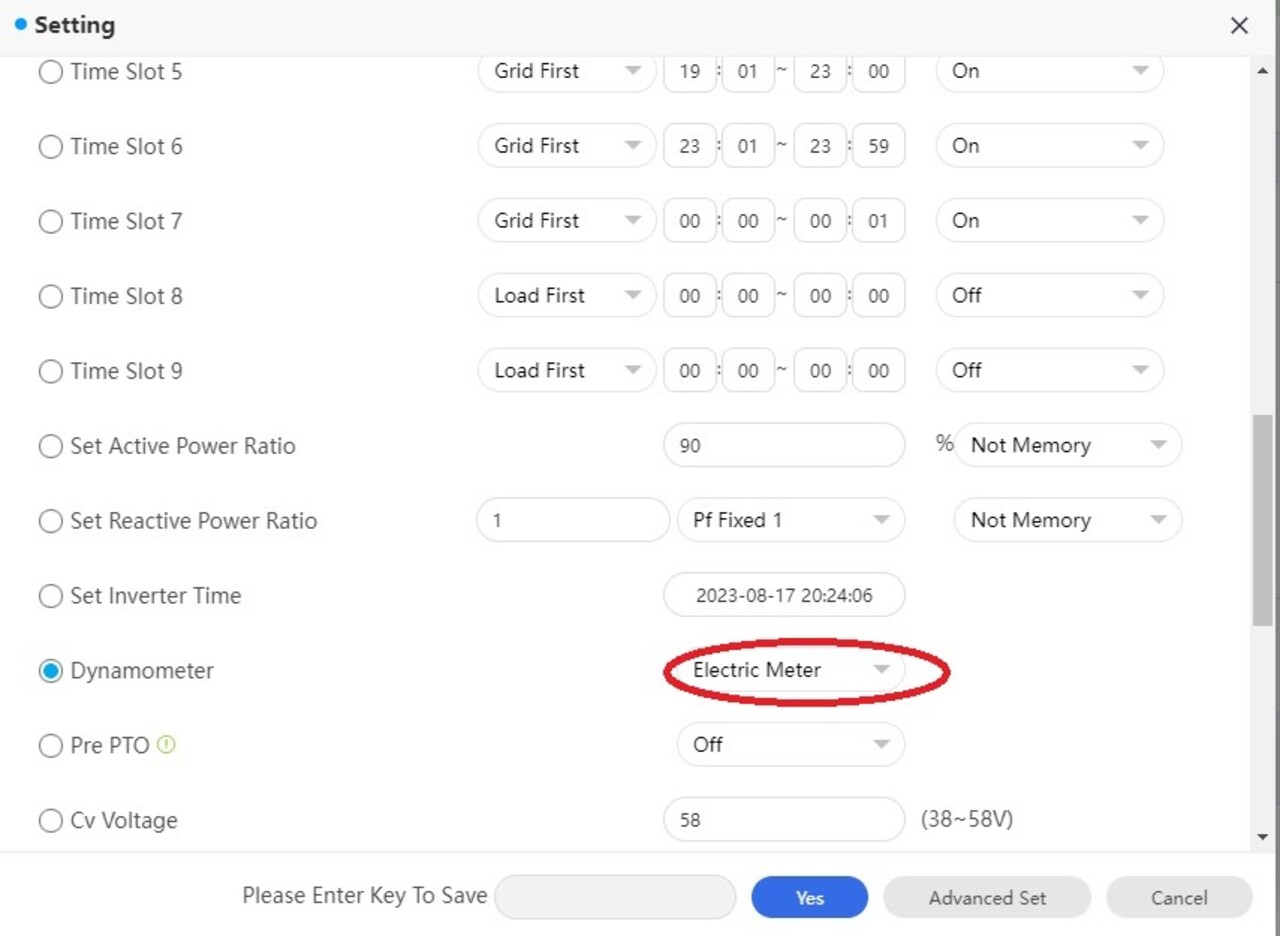

via uw account op server.growatt.com dient u bij "Dynanometer" te kiezen voor "Electric meter"
Zie de foto bij dit product.

Schema voor het aansluiten van de bekabeling:

voor MIN-XH omvormers

On the COM plug using standard RJ45 (internet) cabling:
1 - White-orange
2 - Orange
3 - Empty / disconnected
4 - Empty / disconnected
5 - Meter A (on EASTRON port A+, Chint port 24)
6 - Meter B (on EASTRON port B-, Chint port 25)
7 - White-brown
8 - Brown

voor MOD-XH omvormers

On the COM plug using standard RJ45 (internet) cabling, Top row:
1~4 - Empty / disconnected
5 - Meter A (on EASTRON port A+, Chint port 24)
6 - Meter B (on EASTRON port B-, Chint port 25)
7 - Brown
8 - White-brown
9 - Orange
10 - White-orange
