Growatt SPM 1 fase smart meter

Elektriciteitsmeter welke het eigen verbruik en de export van stroom in kaart kan brengen. Door het aansluiten van deze elektriciteitsmeter kan de omvormer worden ingesteld dat geen stroom op het net wordt geëxporteerd. - Voor alle Growatt enkelfase omvormers - Plug & play installatie
Met DIN rail aansluiting

Datasheet

Handleiding

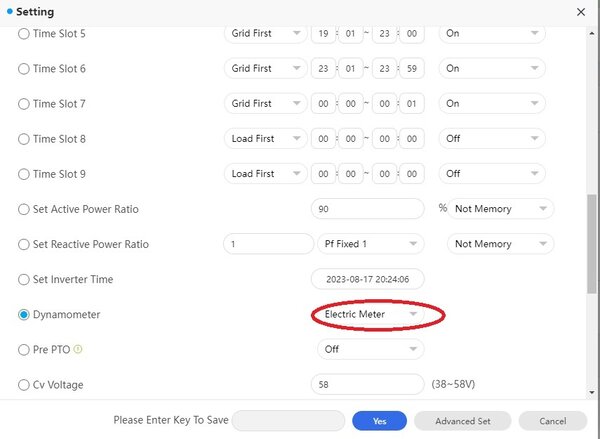

via uw account op server.growatt.com dient u bij "Dynanometer" te kiezen voor "Electric meter"
Zie de foto bij dit product.

Schema voor het aansluiten van de bekabeling:

voor MIN-XH omvormers

On the COM plug using standard RJ45 (internet) cabling:
1 - White-orange
2 - Orange
3 - Empty / disconnected
4 - Empty / disconnected
5 - Meter A (on EASTRON port A+, Chint port 24)
6 - Meter B (on EASTRON port B-, Chint port 25)
7 - White-brown
8 - Brown

voor MOD-XH omvormers

On the COM plug using standard RJ45 (internet) cabling, Top row:
1~4 - Empty / disconnected
5 - Meter A (on EASTRON port A+, Chint port 24)
6 - Meter B (on EASTRON port B-, Chint port 25)
7 - Brown
8 - White-brown
9 - Orange
10 - White-orange
